TU 14-4-775-76

MINISTERSTVO ŽELEZNÉ METALURGIE SSSR

MDT 669.14-426 Skupina B 72 SCHVÁLÍM: Hlavní inženýr VPO Odborový svaz ministerstva Železná metalurgie SSSR V. I. Oriničev 21. prosince 1976

OCELOVÝ DRÁT

VYSOCE ČISTÁ UHLÍKOVÁ OCEL

KOV
Technické podmínky
TU 14-4-775-76
(Nahrazuje TU 14-4-570-74)

Datum zavedení: 01.03.77 Na období: 01.03.82

DOHODLI: Hlavní inženýr MMMZ S. M. Petrik 21. prosince 1976 Hlavní inženýr společnosti NIIMETIZ K. I. Tulenkov "7" 10 1976

VYVINUTO: Hlavní inženýr BMK V. K. Lichov 1976

1976

Tyto technické podmínky platí pro drát z vysoce uhlíkové oceli vyrobený ze zvláště čistého kovu, používaný jako jádro při výrobě bimetalického drátu.

1. SORTIMENT

1.1. Jmenovitý průměr drátu - 1,4 mm.

1.2. Přípustné odchylky průměru v dávce jsou ±0,02 mm a v cívce by neměly překročit 0,02 mm. Ovalita drátu by neměla překročit polovinu tolerance průměru /0,01 mm/.

2. TECHNICKÉ POŽADAVKY

2.1. Drát musí být vyroben z válcovaného drátu dodávaného dle TU 14-4-4-71, chemické složení musí odpovídat tabulce 1.

2.2 Drát se dodává tepelně zpracovaný s leptaným povrchem.

Na povrchu drátu po tepelném zpracování a leptání by neměly být žádné neleptané nebo olovnaté oblasti, praskliny, filmy, srolované částice, delaminace, dutiny, vodní kámen ani olejové skvrny.

Na povrchu drátu je povolena přítomnost značek, škrábanců, vrypů a jiného mechanického poškození o hloubce nejvýše 0,01 mm, jakož i vrstva rzi, kterou lze snadno setřít hadrem.

2.3 Mechanické vlastnosti drátu musí splňovat následující požadavky:

pevnost v tahu 137-147 kgf/mm²;

Po dohodě stran je povolena dodávka drátu s pevností v tahu 141-151 kgf/mm².

Dočasná změna pevnosti v tahu drátu na cívce nesmí překročit 8 kgf/mm².

2.4. Mikrostruktura drátu by měla být sorbitolová nebo sorbitolová s

2

přítomnost oblastí lamelárního perlitu a feritu nepřesahující hodnoty uvedené na fotografických standardech uvedených v dodatku 1.

Tabulka 1

Druh oceli	Obsah prvků, %
	C	Minnesota	Si	S	P	Měď	Ni	Cr
				už ne
BP5-Sh	0,85-0,93	0,20-0,60	0,20-0,37	0,015	0,015	0,05	0,05	0,05

POZNÁMKA: Obsah fosforu je povolen do 0,020 %, zatímco obsah síry a

fosfor by neměl být vyšší než 0,030 %.

2.5. Hloubka oduhličené vrstvy na povrchu drátu by neměla překročit 1 % průměru drátu.

2.6. Drát se dodává na cívkách o nosnosti 250 kg, vyrobených dle výkresu č. 1295-UP-0. Vinutí musí být rovnoměrné, pevné, bez smyček.

2.7 Cívka nesmí obsahovat více než tři kusy drátu o hmotnosti nejméně 30 kg každý.

2.8 Dodavatel musí zaručit, že dodaný drát splňuje požadavky těchto technických specifikací.

3. PRAVIDLA PŘIJETÍ A ZKUŠEBNÍ METODY

3.1. Drát se k přejímce předkládá v dávkách. Dávka drátu musí sestávat z cívek s drátem z jedné taveniny, patentovaných pro jeden tepelný režim.

3.2 Každá cívka drátu se kontroluje z hlediska vzhledu, stavu povrchu a průměru.

3.3 Pro kontrolu pevnosti v tahu, chemického složení, mikrostruktury a oduhličení se vybere 5 % cívek, nejméně však tři, z nichž se jeden vzorek odebere z vnějšího konce.

3.4. Kontrola hmotnosti drátu na cívce se provádí v pochybných případech.

3.5. Kontroluje se vzhled a stav povrchu

3

prohlídkou pouhým okem.

3.6. Průměr drátu se měří mikrometrem s přesností až 0,01 mm ve dvou vzájemně kolmých směrech jedné sekce v libovolném bodě podél délky sekce drátu na cívce.

3.7 Stanovení pevnosti v tahu se provádí v souladu s GOST 10446-63.

3.8 Chemické složení se stanoví v souladu s normami GOST 11655-65 - 11662-65 a GOST 2331-63.

3.9 Mikrostruktura drátu se stanoví na podélných řezech při zvětšení nejméně ^500x .

3.10. Hloubka oduhličené vrstvy se stanoví podle GOST 1763-68 (metoda M) v dodaném stavu.

3.11. Pokud jsou u kteréhokoli ukazatele získány neuspokojivé výsledky zkoušky, provedou se opakované zkoušky na dvojnásobném počtu vzorků odebraných z drátu, který zkouškou neprošel. Výsledky opakovaných zkoušek jsou konečné.

4. BALENÍ, OZNAČENÍ, PŘEPRAVA A SKLADOVÁNÍ

4.1. Drát na cívce musí být zabalen do antikorozního (inhibovaného) papíru třídy UNI-22-80 dle GOST 16295-70 a polyethylenové fólie nebo bavlněné pásky a svázán měkkým drátem.

4.2 Každá cívka drátu musí být bezpečně připevněna kovovou visačkou s uvedením:

a) název nebo ochranná známka výrobce,

b) jakosti oceli,

c) čísla tavenin,

d) průměr drátu,

d) počet kusů drátu na cívce,

e) data výroby a razítka kontroly kvality.

4.3 Každá šarže drátu musí být opatřena certifikátem,

4

osvědčující shodu dodaného drátu s požadavky těchto technických podmínek, které musí uvádět:

a) název nebo ochranná známka výrobce,

b) počet těchto technických podmínek,

c) jakost oceli a číslo taveniny,

d) průměr drátu,

d) množství (hmotnost) drátu,

e) chemické složení a výsledky zkoušek mechanických vlastností,

g) výsledky analýz mikrostruktury a oduhličení,

c) výsledky zkoušek drátu na přítomnost nekovových vměstků a makrostrukturu.

4.4. Hmotnost přepravované šarže drátu nesmí být menší než 0,5 tuny a větší než 5 tun.

4.5. Přeprava drátu musí být prováděna jakýmkoli druhem dopravy za podmínek, které vylučují vniknutí vlhkosti. V jednom voze, kontejneru nebo kamionu nesmí být současně přepravovány více než 2 dávky, za předpokladu, že jsou spolehlivě odděleny.

4.6. Drát musí být skladován v suchém, vnitřním prostoru v podmínkách, které vylučují vystavení vlhkosti a agresivnímu prostředí.

5. POSTUP PLATBY ZA PRODUKTY

5.1. Cena je stanovena dle přílohy.

VEDOUCÍ ODDĚLENÍ STANDARDIZACE VNIIMETIZ

REGISTROVANÝ: "4" ff leden ff 1977 I. BARYŠEVA

Volkov

12 televizorů

4.08.76

5

Dodatek 1

FOTO STANDARDY

POVOLENÝCH MIKROSTRUKT PATENTOVANÝCH

DRÁTY Z OCELI BP-5, průměr 1,4 mm

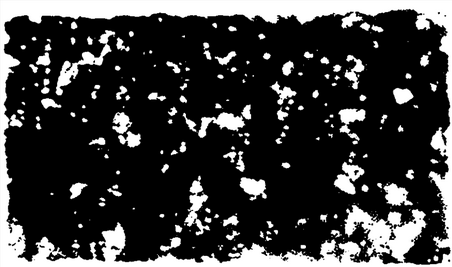

Sorbitol s přítomností vzácných fuzzy zrna lamelárních perlit x500

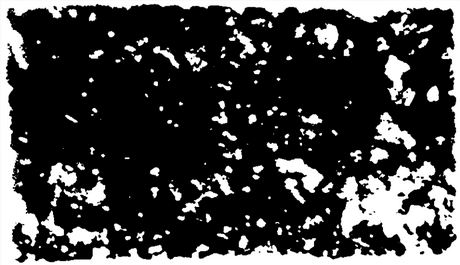

Sorbitol s přítomností malého množství feritové oblasti a erodované zrna lamelárního perlitu. 500x

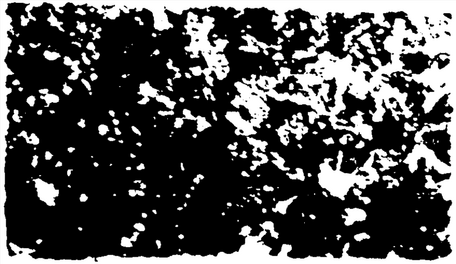

Sorbitol se zrny lamelární perlit. 500x

Dodatek k TU 14-4-775-76

Velkoobchodní cena za drát s vysokým obsahem uhlíku používaný jako jádro při výrobě bimetalického drátu

Technické podmínky	Druh oceli	Průměr v mm	Velkoobchodní cena v rublech za tunu
TU 14-4- -76	BP5-Sh	1.4	916

Poznámka: Pro velkoobchodní ceny platí obecné pokyny.

ceník č. 01-05-1975, část 2.

Vedoucí cenové laboratoře

VNIIMETIZ V.A. Serkin

"2." prosince 1976

Ministerstvo železné metalurgie

SSSR

MDT Skupina B 72 SCHVÁLÍM Hlavní inženýr VPO Sojuzmetiz Mistrovství světa juniorů SSSR V.I. ORINIČEV « 1 » ff prosinec ff 1981

DRÁT Z VYSOKOUHLÍKOVÉ OCELE

VYROBENO Z VYSOCE ČISTÉHO KOVU

Technické podmínky

TU 14-4-775-76

Změna 1

Datum zavedení: 01.03.1982

1. Platnost technických podmínek byla prodloužena do 01.03.1987.

2. Na titulní straně technické specifikace uveďte v levé části pole 2 kód OKP 12 2100.

3. Článek 2.1. Nahraďte odkaz na TU 14-4-4-71 odkazem na TU 14-1-2113-77.

4. Článek 2.3. Uvádí se takto:

"Dočasná pevnost v tahu 1340-1470 N/mm² (137-147 kgf/mm²);"

Dohodou stran je povolena dodávka drátu s pevností v tahu 1380-1510 N/mm² (141-151 kgf/mm²).

Změna dočasné pevnosti v tahu drátu na cívce

- 2 -

Povoleno je 80 N/mm² (8 kgf/mm²).

5. Článek 3.8 se mění takto:

Chemické složení se stanoví v souladu s normami GOST 22536.0-77 - 22536.5-77, GOST 22536.7-77 - 22536.9-77, GOST 22536.13-77.

6. Článek 4.1. Nahraďte odkaz na GOST 16295-70 odkazem na GOST 16295-77.

Souhlasím: Hlavní inženýr Magnitogorsku železářství a hutní závod S.M. PETRÍK "10" _____ 11 _____ 1981 Hlavní inženýr Beloretského hutní závod V. K. LICHOV Schváleno dopisem č. 04-2980 od 30.09.81

Vyvinuto společností: Hlavní inženýr VNIImetiz K.G. ZALJALJUTDINOV "9" _____ 11 _____ 1981

Registrovaný: "30" ___ prosince ___ 1981 Vedoucí oddělení standardizace a kvalita VNIImetiz

I.V. BARYŠEVA

Ministerstvo železné metalurgie SSSR

OKP 122100

MDT Skupina B 72 SCHVÁLÍM Hlavní inženýr VPO "Sojuz- hardware" Ministerstva železné metalurgie SSSR __________ V.I. Oriničev 1985

DRÁT Z VYSOKOUHLÍKOVÉ OCELE

VYROBENO Z VYSOCE ČISTÉHO KOVU

TECHNICKÉ SPECIFIKACE

TU 14-4-775-76

Změna č. 2

Úvodní období:

SCHVÁLENO Hlavní inženýr Magnitogorsku železářství a hutní závod __________ V.V. Veremeenko «16» _____ 05 _____ 1985 Zástupce ředitele VNIImetiz o vědecké práci __________ V.I. Mokrinsky "15" _____ 05 _____ 1985

VYVINUTO Hlavní inženýr Beloretského hutní závod __________ V.S. Emčenko "30" _____ 05 _____ 1985

Článek 2.1. Tabulka 1 se uvádí v nové verzi:

Druh oceli	Obsah prvků, %
	C	Minnesota	Si	S	P	Měď	Ni	Cr
			už ne
90-Sh (BP5-Sh)	0,88-0,93	0,30- -0,60	0,20- -0,37	0,015	0,015	0,05	0,05	0,05

Dodatek č. 2 k TU 14-4-775-76 Strana 2

Článek 3.7. Nahraďte odkaz: GOST 10446-63 odkazem: GOST 10446-80.

Nahraďte odkaz: GOST 16295-75 za GOST 16296-82.

Technické specifikace se doplňují o Dodatek 2 - Formulář 3.1A (List 7).

List 2. V dolní známce ve sloupci "listy" uveďte "7".

Úřadující vedoucí odboru standardizace a kvalita VNIImetiz

Registrovaný: "3." července 1985 N. A. Galkina

Dodatek 2

podle TU 14-4-775-76

Formulář 3.1A (povinný)

Název typu produktu dle NTD		Kód typu produktu dle VKG OKP
Vysokouhlíkový ocelový drát vyrobený z ultračistého kovu		12 2100
Bloky dle OKP	Označení dle NTD		Kódy dle OKP
Druhy oceli	90-Sh (BP5-Sh)		3722
Profily	technické podmínky		8198
Technický požadavky	TU 14-4-775-76		7230
Objednávkový formulář a dodací podmínky	cívky (navijáky)		36

Výpočet kontrolovaných kódů:

Vedoucí výzkumný pracovník

Standardizační laboratoře V.A. Kudaševa

Vedoucí oddělení standardizace

a vlastnosti N. A. Galkina

					TU 14-4-775-76	List
						7
Přeměna	List	Číslo dok.	Podpis	Datum

Ministerstvo železné metalurgie SSSR

OKP 12 2100

Skupina B 72 SCHVÁLÍM: Zástupce ředitele VNIImetiz o vědecké práci H. N. Belalov "2" _____03_____ 1989

DRÁT Z VYSOKOUHLÍKOVÉ OCELE

VYROBENO Z VYSOCE ČISTÉHO KOVU
TECHNICKÉ SPECIFIKACE
TU 14-4-775-76
Změna č. 5

Držitelem originálu je Beloretský hutní závod

Datum implementace: 01.05.1989

DOHODLI SE: Hlavní inženýr Magnitogorsku železářství a metalurgie závod MChM SSSR V. V. Veremeenko "17" _____03_____ 1989 Vedoucí státního schvalovacího úřadu v Beloretském hutním závodě rostlina V. A. Igumnov "15" _____03_____ 1989

VYVINUTO: Hlavní inženýr Beloretského hutní závod V.S. Emčenko "15" _____03_____ 1989

1. Bod 2.6. Doplňte do první věty následující slova:

"a na cívkách o nosnosti 500 kg, vyrobených dle TU 14-4-314-73."

Zkouška byla provedena Vedoucí oddělení standardizace VNIImetiza N. A. Galkina 17. března 1989

VYSVĚTLUJÍCÍ POZNÁMKA

K návrhu dodatku č. 5 k technickým podmínkám

TU 14-4-775-76 "Drát z vysoce uhlíkové oceli

vyrobeno z obzvláště čistého kovu"

Dodatek č. 5 byl vyvinut s cílem zvýšit produktivitu leptacích jednotek při přechodu na navíjení drátu na cívky o nosnosti 500 kg.

Vedoucí technického oddělení V.D. Mirošničenko
