GOST 6235-2020

MEZISTÁTNÍ RADA PRO STANDARDIZACI, METROLOGII A CERTIFIKACI

(MGS)

MEZISTÁTNÍ RADA PRO STANDARDIZACI, METROLOGII A CERTIFIKACI

(ISC)

MEZISTÁTNÍ NORMA

GOST 6235 - 2020

NIKLOVÉ PLECHY A PÁSKY

Technické podmínky

Oficiální vydání

GOST 6235-2020

Předmluva

Cíle, základní principy a obecná pravidla pro provádění prací na mezistátní normalizaci stanoví GOST 1.0 "Mezistátní normalizační systém. Základní ustanovení" a GOST 1.2 "Mezistátní normalizační systém. Mezistátní normy, pravidla a doporučení pro mezistátní normalizaci. Pravidla pro vývoj, přijímání, aktualizaci a zrušení".

Informace o standardu

1 VYVINUTO Technickým výborem pro normalizaci TC 106 "Válcování neželezných kovů", akciová společnost "Výzkumný, konstrukční a konstrukční ústav slitin a zpracování neželezných kovů" (JSC "Institut válcování neželezných kovů")

2 PŘEDLOŽENO Federální agenturou pro technickou regulaci a metrologii

3 PŘIJATO Mezistátní radou pro normalizaci, metrologii a certifikaci (zápis ze dne 30. června 2020 č. 131-P)

Pro přijetí hlasovali:

Zkrácený název země dle MK (ISO 3166) 004-97	Kód země dle MK (ISO 3166) 004-97	Zkrácený název národního normalizačního orgánu
Arménie Bělorusko Kyrgyzstán Tádžikistán	DOPOLEDNE PODLE KG TJ	Ministerstvo hospodářství Arménské republiky Státní standard Běloruské republiky Kyrgyzstándart Tádžický standard

5 MÍSTO GOST 6235-91

Informace o nabytí (ukončení platnosti) této normy a jejích změnách na území výše uvedených států jsou zveřejněny v rejstřících národních norem vydávaných v těchto státech, jakož i na internetu na webových stránkách příslušných národních normalizačních orgánů.

V případě revize, změny nebo zrušení této normy budou příslušné informace zveřejněny na oficiálních webových stránkách Mezistátní rady pro normalizaci, metrologii a certifikaci v katalogu "Mezistátní normy".

GOST 6235-2020

Obsah

1 Rozsah působnosti 1
2 Normativní odkazy 1
3 Pojmy a definice 3
4 Sortiment 3
5 Technické požadavky 6
6 Pravidla pro přijetí 7
7 Metody kontroly a testování 9
8 Balení, označování, přeprava a skladování 10
Dodatek A (informativní) Tloušťka a teoretická hmotnost 1 m² plechů válcovaných za tepla

a pásy válcované za tepla a za studena 12

GOST 6235-2020

MEZISTÁTNÍ STANDARD

NIKLOVÉ PLECHY A PÁSKY
Technické podmínky
Niklové pásky a stuhy. Specifikace

Datum zavedení - 2021-04-01

1 Oblast působnosti

Tato norma platí pro za tepla válcované niklové plechy a za tepla a za studena válcované pásy (plechy a pásy) používané v různých průmyslových odvětvích.

2 Normativní odkazy

Tato norma používá normativní odkazy na následující mezistátní normy:

GOST 166 (ISO 3599-76) Třmeny. Specifikace

GOST 427 Měřicí kovová pravítka. Technické podmínky

GOST 492 Nikl, slitiny niklu a mědi a niklu zpracované tlakem. Značky

GOST 1497 (ISO 6892-84) Kovy. Metody zkoušení tahem

GOST 2991 Neskládací dřevěné bedny pro břemena o hmotnosti do 500 kg. Obecné specifikace

GOST 3282 Univerzální nízkouhlíkový ocelový drát. Specifikace

GOST 3560 Ocelová balicí páska. Technické podmínky

GOST 6012 Nikl. Metody chemicko-atomové emisní spektrální analýzy

GOST 6507 Mikrometry. Specifikace

GOST 6689.1 Nikl, slitiny niklu a mědi a niklu. Metody stanovení mědi

GOST 6689.2 Nikl, slitiny niklu a mědi a niklu. Metody stanovení niklu

GOST 6689.3 Nikl, slitiny niklu a mědi a niklu. Metody pro stanovení obsahu niklu a kobaltu

GOST 6689.4 Nikl, slitiny niklu a mědi a niklu. Metody stanovení zinku

GOST 6689.5 Nikl, slitiny niklu a mědi a niklu. Metody stanovení železa

GOST 6689.6 Nikl, slitiny niklu a mědi a niklu. Metody stanovení manganu

GOST 6689.7 Nikl, slitiny niklu a mědi a niklu. Metody stanovení křemíku

GOST 6689.8 Nikl, slitiny niklu a mědi a niklu. Metody stanovení hliníku

GOST 6689.9 Nikl, slitiny niklu a mědi a niklu. Metody stanovení kobaltu

GOST 6689.10 Nikl, slitiny niklu a mědi a niklu. Metody stanovení uhlíku

GOST 6689.11 Nikl, slitiny niklu a mědi a niklu. Metody stanovení wolframu

GOST 6689.12 Nikl, slitiny niklu a mědi a niklu. Metody stanovení hořčíku

GOST 6689.13 Nikl, slitiny niklu a mědi a niklu. Metody stanovení arsenu

GOST 6689.14 Nikl, slitiny niklu a mědi a niklu. Metody stanovení chromu

GOST 6689.15 Nikl, slitiny niklu a mědi a niklu. Metody stanovení antimonu

GOST 6689.16 Nikl, slitiny niklu a mědi a niklu. Metody stanovení zinku, kadmia, olova, bizmutu a cínu

Oficiální vydání

1

GOST 6235-2020

GOST 6689.17 Nikl, slitiny niklu a mědi a niklu. Metody stanovení bizmutu

GOST 6689.18 Nikl, slitiny niklu a mědi a niklu. Metody stanovení síry

GOST 6689.19 Nikl, slitiny niklu a mědi a niklu. Metody stanovení fosforu

GOST 6689.20 Nikl, slitiny niklu a mědi a niklu. Metody stanovení olova

GOST 6689.21 Nikl, slitiny niklu a mědi a niklu. Metody stanovení titanu

GOST 6689.22 Nikl, slitiny niklu a mědi a niklu. Metody stanovení cínu

GOST 7376 Vlnitá lepenka. Obecné specifikace*

GOST 7502 Měřicí kovová pásma. Technické podmínky

GOST 7933 Karton pro spotřebitelské obaly. Obecné specifikace

GOST 8273 Balicí papír. Technické podmínky

GOST 8828 Základní papír a dvouvrstvý vodotěsný balicí papír. Technické podmínky

GOST 10198 Dřevěné bedny pro náklad o hmotnosti nad 200 až 20 000 kg. Obecné specifikace

GOST 10510 (ISO 8490-86) Kovy. Zkušební metoda protlačování dle Erichsena pro plechy a pásy

GOST 11358 Tloušťkoměry a měřidla tloušťky stěny s dělením 0,01 a 0,1 mm. Technické podmínky

GOST 13047.1 Nikl. Kobalt. Obecné požadavky na analytické metody

GOST 13047.2 Nikl. Kobalt. Metody stanovení niklu v niklu

GOST 13047.3 Nikl. Kobalt. Metody stanovení kobaltu v kobaltu

GOST 13047.4 Nikl. Kobalt. Metody stanovení kobaltu v niklu

GOST 13047.6 Nikl. Kobalt. Metody stanovení uhlíku

GOST 13047.7 Nikl. Kobalt. Metody stanovení síry

GOST 13047.14 Nikl. Kobalt. Metody stanovení bizmutu

GOST 13047.17 Nikl. Kobalt. Metody stanovení železa

GOST 13047.18 Nikl. Kobalt. Metody stanovení arsenu

GOST 14019 (ISO 7438:1985) Kovové materiály. Zkušební metoda ohybu

GOST 14192 Značení nákladu

GOST 15102 Univerzální uzavřený kovový kontejner s jmenovitou celkovou hmotností 5,0 t. Technické podmínky

GOST 15846 Výrobky dodávané do oblastí Dálného severu a ekvivalentních lokalit. Balení, označování, přeprava a skladování

GOST 18242 Statistické přejímací zkoušky alternativním atributem. Plány řízení**

GOST 18321 Statistická kontrola jakosti. Metody náhodného výběru jednotlivých výrobků

GOST 18477 Univerzální kontejnery. Typy, hlavní parametry a rozměry

GOST 20435 Univerzální uzavřený kovový kontejner s nominální celkovou hmotností 3,0 t. Technické podmínky

GOST 21140 Kontejner. Rozměrový systém

GOST 21650 Prostředky pro upevnění kusového nákladu v přepravních obalech. Všeobecné požadavky

GOST 22225 Univerzální kontejnery o celkové hmotnosti 0,625 a 1,25 tuny. Technické podmínky

GOST 24047 Polotovary z neželezných kovů a jejich slitin. Odběr vzorků pro zkoušky tahem

GOST 24231 Neželezné kovy a slitiny. Obecné požadavky na odběr vzorků a přípravu vzorků pro chemickou analýzu

GOST 24597 Balíčky jednotkově baleného nákladu. Základní parametry a rozměry

GOST 26653 Příprava kusového nákladu k přepravě. Všeobecné požadavky

GOST 26663 Přepravní obaly. Tvarování pomocí obalových prostředků. Obecné technické požadavky

GOST 26838 Dřevěné bedny a latě. Normy mechanické pevnosti

GOST 26877 Kovové výrobky. Metody měření tvarových odchylek

GOST 33757 Ploché dřevěné palety. Technické podmínky

* Platí GOST R 52901-2007 "Vlnitá lepenka pro balení výrobků. Technické podmínky".

** Platí norma GOST R ISO 2859-1-2007 "Statistické metody. Postupy odběru vzorků pro kontrolu podle alternativního atributu. Část 1. Plány odběru vzorků pro kontrolu po sobě jdoucích šarží na základě přijatelné úrovně kvality".

2

GOST 6235-2020

Poznámka - Při používání této normy je vhodné ověřit platnost odkazovaných norem a klasifikátorů na oficiálních webových stránkách Mezistátní rady pro normalizaci, metrologii a certifikaci nebo v rejstřících národních norem publikovaných v zemích uvedených v předmluvě, případně na oficiálních webových stránkách příslušných národních normalizačních orgánů. Pokud je uveden nedatovaný odkaz na dokument, měl by se použít dokument platný v daném okamžiku s přihlédnutím ke všem provedeným změnám. Pokud byl odkazovaný dokument, na který je uveden datovaný odkaz, nahrazen, měla by se použít specifikovaná verze tohoto dokumentu. Pokud po přijetí této normy dojde ke změně odkazovaného dokumentu, na který je uveden datovaný odkaz, která ovlivňuje ustanovení, na které je odkaz uveden, použije se toto ustanovení bez zohlednění této změny. Pokud je odkazovaný dokument zrušen bez nahrazení, použije se ustanovení, ve kterém je na něj odkaz uveden, v části, která se tohoto odkazu netýká.

3 Pojmy a definice

V této normě se používají následující termíny a definice:

3.1 plech: Plochý polotovar obdélníkového průřezu o tloušťce větší než 0,1 mm, vyrobený

válcování.

3.2 proužek: Plochý polotovar obdélníkového průřezu s poměrem délky k šířce ne

menší než 5, o tloušťce větší než 0,1 mm, vyrobené válcováním nebo řezáním plechů a pásů.

3.3 ztmavnutí: Vada v podobě souvislého tmavého povrchu výrobku.

3.4 žíhací barvy: Povrchová vada, kterou je duhový oxidový film,

přítomné na hladkém povrchu výrobku.

3,5 stopy nespáleného tuku: Povrchová vada ve formě skvrn, pruhů, úkapů a skvrn.

3.6 otřep: Povrchová vada, která je ostrým výstupkem ve tvaru hřebene nebo

kovový pás stočený do spirály v místě, kde se řeže ingot nebo polotovar.

3.7 odvalování okují: Povrchová vada ve formě vměstků zbytků okují vtlačených do

kovový povrch během deformace.

3.8 delaminace: Povrchová vada ve formě diskontinuity v kovově orientované

podél směru deformace.

3.9 trhlina: Vada ve formě lokálního prasknutí kovu různé velikosti, která má jakékoli

směr.

3.10 zakřivení: Odchylka tvaru, při které jsou okraje plechu nebo pásu v horizontální rovině

roviny mají tvar oblouku.

3.11 zvrásněný, zvlněný okraj: Tvarová vada ve formě lokálně zvrásněného okraje plochého polotovaru.

3.12 natržená hrana: Povrchová vada plochého polotovaru ve formě prasknutí kovu podél

okraje.

3.13 šikmost řezu: Odchylka od kolmosti, při které rovina řezu tvoří

podélné roviny kovových výrobků svírající úhel jiný než 90°.

4 Sortiment

4.1 Tloušťka a šířka plechů válcovaných za tepla a maximální odchylky tloušťky musí odpovídat hodnotám uvedeným v tabulce 1.

Tabulka 1 V milimetrech

Tloušťka plechu	Maximální odchylky tloušťky na šířce plechu
	500	600, 700	800
5,0	0 -0,40	-	-
6,0		0 -0,45
7,0 8,0		0 -0,50

3

GOST 6235-2020

Konec tabulky 1 V milimetrech

Tloušťka plechu	Maximální odchylky tloušťky na šířce plechu
	500	600, 700	800
9,0	0 -0,50	0 -0,60	-
10,0			0 -1,0
11,0 12,0 13,0 14,0	0 -0,80	0 -0,90
15,0 16,0 17,0	0 -0,90	0 -1,0	0 -1,2
18,0 19,0 20,0	0 -1,2	0 -1,3	0 -1,5
Poznámka: Na žádost zákazníka se plechy válcované za tepla vyrábějí s přísnějšími maximálními tolerancemi tloušťky.

4.2 Maximální odchylky šířky plechu musí odpovídat hodnotám uvedeným v tabulce 2.

Tabulka 2 V milimetrech

Šířka listu	Maximální odchylky šířky v závislosti na tloušťce plechu
	Od 5,0 do 10,0	Od 11,0 do 20,0
500, 600, 700, 800	0 -15	0 -20

4.3 Délka plechů by měla být 500-2000 mm.

Plechy se vyrábějí v měřených, násobcích 100 mm a neměřených délkách.

Maximální odchylky v délce plechů měřených a vícenásobných měřených délek nesmí překročit mínus 20 mm.

4.4 Tloušťka za tepla válcovaných pásů a její maximální odchylky musí odpovídat hodnotám uvedeným v tabulce 3.

Tabulka 3 V milimetrech

Tloušťka pásu	Maximální odchylky v tloušťce pásu
5,0-6,0 7,0-8,0 9,0-10,0 11,0 12,0 13,0-14,0 15,0-17,0 18,0-20,0	od 0 do -0,35 od 0 do -0,40 od 0 do -0,50 od 0 do -0,60 od 0 do -0,70 od 0 do -0,80 od 0 do -0,90 od 0 do -1,2
Poznámka: Na žádost zákazníka se za tepla válcované pásy vyrábějí s přísnějšími maximálními tolerancemi tloušťky.

4

GOST 6235-2020

4.5 Šířka za tepla válcovaných pásů a její maximální odchylky musí odpovídat hodnotám uvedeným v tabulce 4.

Tabulka 4 V milimetrech

Šířka pásma	Maximální odchylky šířky v závislosti na tloušťce pásu
	5,0	Od 6,0 do 10,0	Od 11,0 do 20,0
100, 150, 300	0 -4,0	0 -10,0	-
100, 150	-	-	0 -15,0
300	-	-	0 -20,0
Poznámka: Na žádost zákazníka se za tepla válcované pásy vyrábějí s přísnějšími maximálními tolerancemi šířky.

4.6 Délka za tepla válcovaných pásů by měla být 400-2000 mm.

Za tepla válcované pásy se vyrábějí v měřených, vícenásobných měřených a neměřených délkách.

Maximální odchylky v délce za tepla válcovaných pásů nesmí překročit mínus 15 mm.

4.7 Tloušťka za studena válcovaných pásů a její maximální odchylky musí odpovídat hodnotám uvedeným v tabulce 5.

Tabulka 5 V milimetrech

Tloušťka pásu	Maximální odchylky v tloušťce pásu
1.0	0 -0,08
1,2	0 -0,09
1,5	0 -0,10
1,8-2,0	0 -0,11
2,5-3,0	0 -0,12
3,5	0 -0,16
4.0	0 -0,18
4,5-5,0	0 -0,20
5,5-8,0	0 -0,25
9,0-10,0	0 -0,30

4.8 Šířka pásů válcovaných za studena a maximální odchylky pro ni musí odpovídat hodnotám uvedeným v tabulce 6.

Tabulka 6 V milimetrech

Šířka pásma	Maximální odchylky šířky v závislosti na tloušťce pásu
	od 1,0 do 1,5	od 1,5 do 3,0	od 3,5 do 5,5	od 6,0 do 10,0
40, 42, 45, 48, 50, 52, 55, 60, 63, 65, 70, 75, 80, 85, 90, 95, 100, 105, 110, 120, 125, 130, 140, 150, 160, 170	0 -1	0 -2	-	-

5

GOST 6235-2020

Konec tabulky 6 V milimetrech

Šířka pásma	Maximální odchylky šířky v závislosti na tloušťce pásu
	od 1,0 do 1,5	od 1,5 do 3,0	od 3,5 do 5,5	od 6,0 do 10,0
175, 180, 190, 200, 210, 220, 240, 250, 260, 280 300	0 -2	0 -3	0 -4	0 -10
400	0 -3	0 -3	-	-

4.9 Délka pásů válcovaných za studena by měla být 400-2000 mm.

Za studena válcované pásy se vyrábějí v měřených, vícenásobných měřených a neměřených délkách.

Maximální odchylky v délce pásů nesmí překročit mínus 10 mm.

Poznámka - Teoretická hmotnost 1 m² plechů a pásů je uvedena v dodatku A.

4.10 Po dohodě mezi spotřebitelem a výrobcem lze plechy a pásy vyrábět v mezilehlých rozměrech tloušťky a šířky s maximálními odchylkami pro nejbližší větší rozměr uvedenými v tabulkách 1-6.

4.11 Po dohodě mezi spotřebitelem a výrobcem lze plechy a pásy vyrábět s maximálními odchylkami tloušťky a šířky, které se liší od hodnot uvedených v tabulkách 1-6.

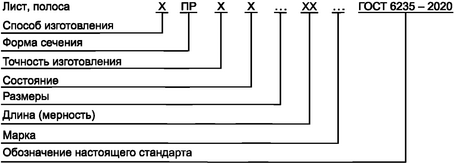

4.12 Konvenční označení plechů a pásů by mělo být uvedeno podle diagramu:

Používají se následující zkratky:

způsob výroby: válcování za studena - D,

válcované za tepla - G;

tvar průřezu: obdélníkový - PR;

stav: měkký - M,

pevná látka - T;

délka (rozměr): násobek rozměru - KD,

bezrozměrný - ND.

Na místo chybějících údajů se umístí "X".

Příklady konvenčních označení:

Za tepla válcovaný plech o tloušťce 5,0 mm, šířce 500 mm, délce 1000 mm, vyrobený z niklu jakosti NP2:

Plech GPRHH 5,0×500×1000 NP2 GOST 6235-2020

Za tepla válcovaný pás, tloušťka 9,0 mm, šířka 150 mm, délka 1500 mm, vyrobený z niklu jakosti NP3:

Páska GPRXX 9,0×150×1500 NP3 GOST 6235-2020

Za studena válcovaný pás o tloušťce 8,0 mm, šířce 100 mm a délce 1000 mm, vyrobený z niklu jakosti NP2:

Páska DPRXX 8,0×100×1000 NP2 GOST 6235-2020

5 Technické požadavky

5.1 Plechy a pásy se vyrábějí v souladu s požadavky této normy z niklu jakosti NP1, NP2, NP3 a NP4 s chemickým složením podle GOST 492.

6

GOST 6235-2020

5.2 V závislosti na skupenství materiálu se pásy válcované za studena vyrábějí měkké a tvrdé.

5.3 Povrch plechů a pásů musí být bez kontaminace, která by bránila vizuální kontrole.

5.4 Na povrchu nejsou povoleny žádné vady, které by způsobily překročení maximálních odchylek tloušťky plechů a pásů během kontrolního čištění.

Kromě toho je na povrchu za tepla válcovaných plechů a pásů povoleno drobné válcování okují, které během kontrolního čištění nevede plechy a pásy nad maximální odchylky tloušťky.

Na povrchu za studena válcovaných pásů je povoleno lokální ztmavnutí, zbarvení způsobené popouštěním a stopy nespáleného tuku.

Požadavky na kvalitu povrchu jsou stanoveny na základě vzorků schválených v souladu se stanoveným postupem.

5.5 Po dohodě mezi spotřebitelem a výrobcem mohou být plechy a pásy vyrobeny s požadavky na kvalitu povrchu, které se liší od požadavků uvedených v 5.4.

5.6 Plechy a pásy musí být řezány rovnoměrně.

5.7 Řezný sklon nesmí překročit maximální odchylky v šířce a délce plechů a pásů.

5.8 Na žádost spotřebitele nesmí mít plechy a pásy zvlněné, zvrásněné nebo roztrhané okraje, jakož i otřepy na hraně.

5.9 Plechy a pásy válcované za tepla se vyrábějí o tloušťce nad 20 mm bez ořezávání hran, přičemž maximální odchylky tloušťky jsou stanoveny dohodou mezi spotřebitelem a výrobcem.

5.10 Po dohodě mezi spotřebitelem a výrobcem mohou být plechy a pásy vyrobeny s požadavky na kvalitu hran, které se liší od požadavků uvedených v bodech 5.7 a 5.8.

5.11 Plechy a pásy nesmí mít žádnou delaminaci.

5.12 Na žádost zákazníka musí měkké pásy odolat zkoušce ohybu za studena pod úhlem 180° kolem trnu s poloměrem zakřivení rovným tloušťce pásu, bez vzniku stop po trhlinách nebo prasklinách.

5.13 Po dohodě mezi spotřebitelem a výrobcem se požadavky na zkoušky ohybem měkkých pásů mohou lišit od požadavků uvedených v 5.12.

5.14 Na žádost zákazníka nesmí srpkovitý tvar za studena válcovaných pásů překročit 3 mm na 1 m délky.

5.15 Po dohodě mezi spotřebitelem a výrobcem mohou být plechy a pásy vyrobeny s požadavky na tvar půlměsíce, které se liší od požadavků uvedených v 5.14.

5.16 Na žádost zákazníka musí mechanické vlastnosti plechů a pásů odpovídat vlastnostem uvedeným v tabulce 7.

Tabulka 7

Stav materiálu	Pevnost v tahu, MPa (kgf/mm²), ne méně než	Relativní prodloužení, %, ne méně než	Hloubka extruze (podle Eriksena s poloměrem razníku 10 mm), mm, ne méně než
Za tepla válcované Měkký Solidní	370 (38) 370 (38) 540 (55)	15 35 let 2	- 8,5 -

5.17 Po dohodě mezi spotřebitelem a výrobcem mohou být plechy a pásy vyrobeny s mechanickými vlastnostmi, které se liší od vlastností uvedených v tabulce 7.

Hodnoty hloubky vytlačování pro zkoušku sférického důlkového tažení se mohou lišit od hodnot uvedených v tabulce 7.

6 Pravidla pro přijetí

6.1 Plechy a pásy se přijímají v dávkách. Dávka musí sestávat z plechů a pásů stejného druhu niklu, stejné velikosti, stejného stavu materiálu a musí být doprovázena jedním dokladem o jakosti obsahujícím:

- ochranná známka nebo název výrobce a ochranná známka;

- název země výroby;

- sídlo výrobce a/nebo prodejce;

7

GOST 6235-2020

- konvenční označení;

- číslo šarže;

- výsledky testů;

- hrubá a čistá hmotnost šarže;

- počet nákladových prostorů.

Hmotnost dávky nesmí překročit 2500 kg.

Je přípustné vydat jeden doklad o jakosti pro několik šarží plechů nebo pásů niklu stejné jakosti, stejné velikosti, stejného stavu, dodávaných stejnému spotřebiteli, s uvedením čísel šarží.

6.2 Pro kontrolu rozměrů a kvality povrchu plechů a pásů se pro alternativní kontrolu používá jednostupňový normální plán odběru vzorků v souladu s GOST 18242 s úrovní přijatelnosti vadnosti 4 %.

Výběr plechů a pásů z dávky do vzorku se provádí "naslepo" (metodou největší objektivity) v souladu s GOST 18321.

Počet vybraných plechů a pásů se určí podle tabulky 8.

Tabulka 8

Počet listů a pásů v dávce, ks.	Počet kontrolovaných plechů a pásů, ks.
4-25 26-90 91-150 151-280 281-500 501-1200 1201-3200	3 13 20 32 50 80 125
Poznámka: Pokud velikost šarže nepřesahuje tři listy nebo proužky, testuje se každý list nebo proužek.

Počet plechů a pásů v dávce a počet kontrolovaných oblastí na jednom plechu nebo pásu se určí podle vzorců (1) a (2) uvedených v 7.2.

Počet kontrolovaných bodů na každém vybraném plechu nebo pásu se určí v závislosti na celkovém počtu řezů o délce 100 mm po obvodu plechu nebo pásu v souladu s tabulkou 9.

Pokud obvod není násobkem 100 mm, považuje se za jeden úsek poslední úsek s délkou menší než 100 mm.

Tabulka 9

Počet sekcí na plechu nebo pásu, ks.	Počet kontrolovaných bodů na plechu nebo pásu, ks.	Číslo odmítnutí
4-25 26-90 91-150	3 13 20	1 2 3

Zkoušený plech nebo pás se považuje za přijatelný, pokud je počet výsledků měření, které nesplňují požadavky oddílů 4 a 5, menší než počet odmítnutí uvedený v tabulce 9.

Pokud jsou na alespoň jednom z kontrolovaných plechů nebo jednoho pásu získány neuspokojivé výsledky měření, dávka se zamítne.

Výrobce je oprávněn provést úplnou kontrolu, pokud je získán neuspokojivý výsledek.

Výrobce je oprávněn provádět kontrolu kvality povrchu a rozměrů plechu během výrobního procesu, za předpokladu, že kvalita plechů splňuje požadavky této normy.

8

GOST 6235-2020

6.3 Pro zkoušení ohybu, prohnutí a šikmosti řezu se z šarže vyberou čtyři pásy.

6.4 Pro zkoušku kulovitého prodloužení důlků se z dávky vyberou čtyři měkké proužky o tloušťce 1,0 a 1,2 mm.

6.5 Pro kontrolu chemického složení se z šarže vyberou čtyři plechy nebo pásy. Výrobce je oprávněn odebrat vzorek roztaveného kovu pro kontrolu chemického složení.

6.6 Pokud jsou z tahových, ohybových, extruzních a chemických zkoušek, z kontroly šířky, délky a kvality povrchu získány neuspokojivé výsledky, musí se provést opakovaná zkouška na dvojitém vzorku odebraném ze stejné šarže. Výsledky opakované zkoušky se musí vztahovat na celou šarži.

7 Metody kontroly a testování

7.1 Kontrola kvality povrchu plechů a pásů se provádí statistickou metodou, která zajišťuje stanovenou kvalitu povrchu s pravděpodobností 96 %. Povrch plechů a pásů se kontroluje bez použití zvětšovacích přístrojů.

7.2 Tloušťka plechů se měří ve vzdálenosti nejméně 100 mm od vrcholu rohu a nejméně 10 mm od okraje plechu nebo pásu pomocí mikrometru podle GOST 6507, posuvného měřidla podle GOST 166 nebo tloušťkoměru podle GOST 11358.

Rozměry plechů a pásů se kontrolují se stanovenou pravděpodobností 96 %. Výsledky měření rozměrů plechů a pásů, které nesplňují požadavky tabulek 1-6, by se neměly lišit od povolených o více než polovinu tolerančního pole.

Počet listů nebo pásů v dávce M, ks, se vypočítá pomocí vzorce

M = ^10⁶ · , (1)

kde P je hmotnost dávky, kg;

Y - hustota materiálu, g/cm³;

h - tloušťka plechu, pásu, mm;

b - šířka plechu, pásu, mm;

l - délka plechu, pásu, mm.

Počet kontrolovaných oblastí na plechu, pásu N, ks, se vypočítá pomocí vzorce

N = , (2)

kde l je délka plechu, pásu, mm;

b - šířka plechu, pásu, mm.

Šířka a délka plechů se měří pomocí pravítka podle GOST 427 nebo metru podle GOST 7502.

Je povoleno kontrolovat rozměry plechů a pásů ve výrobním závodě jinými měřicími prostředky, které zajišťují potřebnou přesnost. V případě neshod se kontrola provádí statistickými kontrolními metodami.

7.3 Pro zkoušky tahem se z každého vybraného plechu nebo pásu vyřízne jeden vzorek ve směru válcování. Vzorky pro zkoušky tahem se vybírají v souladu s GOST 24047.

Zkoušky tahem se provádějí podle GOST 1497 na vzorcích typu I nebo II s počáteční vypočítanou délkou vzorku _l0 = 5,65 mm ( _F0 je počáteční plocha průřezu vzorku) a šířkou 20 mm pro plechy a pásy o tloušťce 7 mm nebo menší a šířkou 30 mm pro plechy a pásy o tloušťce 8,0 mm nebo větší.

7.4 Tvar půlměsíce a šikmost řezu se určují podle GOST 26877.

7.5 Pro zkoušku ohybem se z každého vybraného pásu vyřízne jeden vzorek ve směru válcování. Zkouška ohybem se provádí v souladu s GOST 14019.

7.6 Pro zkoušku extruzí se z každého vybraného pásu vyřízne jeden vzorek. Zkouška extruzí se provádí v souladu s GOST 10510.

7.7 Pro stanovení chemického složení se z každého vybraného pásu nebo plechu odřízne jeden vzorek v souladu s GOST 24231. Chemické složení se stanoví v souladu s GOST 13047.1 - GOST 13047.4, GOST 13047.6, GOST 13047.7, GOST 13047.14, GOST 13047.17, GOST 13047.18, GOST 6689.1 - GOST 6689.22, GOST 6012.

9

GOST 6235-2020

Je přípustné provádět chemickou analýzu pomocí jiných zrychlených metod, které nejsou horší než specifikované metody.

Pokud se při hodnocení chemického složení vyskytnou neshody, provádí se analýza v souladu s GOST 13047.1 - GOST 13047.4, GOST 13047.6, GOST 13047.7, GOST 13047.14, GOST 13047.17, GOST 13047.18, GOST 6689.1 - GOST 6689.22, GOST 6012.

7.8 Výrobce je oprávněn použít i jiné metody kontroly, které zajistí požadovanou přesnost.

7.9 Výsledky měření se zaokrouhlují podle platných předpisů na území státu, který normu přijal*.

8 Balení, označování, přeprava a skladování

8.1 Pásy válcované za studena o tloušťce do 2,00 mm včetně se balí do svazků. Svazky musí být zabaleny do papíru a chráněny nahoře a dole deskami nebo dřevěnými štíty, jejichž rozměry odpovídají šířce a délce svazku, a nejméně na dvou místech křížem svázány ocelovou nebo syntetickou páskou o rozměrech nejméně 0,3 × 20 mm nebo drátem o průměru nejméně 2 mm.

Konce drátu upevněte alespoň třemi otáčkami a pásku zajistěte.

Plechy a pásy o tloušťce větší než 2,00 mm musí být baleny v balíkech s jednostrannou ochranou štíty dle výše uvedených rozměrů balíku.

Plechy a pásy o tloušťce větší než 5,00 mm nesmí být svázány do svazků.

8.2 Hrubá hmotnost plachet v balíku nesmí překročit 80 kg.

Po dohodě mezi spotřebitelem a výrobcem může hmotnost obalového prostoru překročit 80 kg.

8.3 Listy a pásy jsou zabaleny v papíru a uloženy v hustých dřevěných nebo mřížovaných krabicích typů I-VIII podle GOST 2991 a GOST 10198 nebo jiných krabicích podle technické dokumentace s normami mechanické pevnosti podle GOST 26838 a uvnitř vystlané vodotěsným papírem.

Za tepla válcované plechy a pásy nesmí být baleny.

Hrubá hmotnost boxu nesmí překročit 500 kg.

Rozměry krabic - dle GOST 21140 nebo jiné technické dokumentace.

8.4 Nákladní položky (krabice, balíky a jednotlivé archy a pásy) se slučují do přepravních obalů v souladu s GOST 24597.

Upevňovací prostředky pro přepravní obaly - dle GOST 21650.

Během mechanizované nakládky a vykládky nesmí hmotnost nákladu nebo přepravního balíku překročit 1250 kg.

Jsou povoleny i jiné metody a prostředky pro formování obalů podle technické dokumentace s přihlédnutím k požadavkům GOST 26663, GOST 24597, GOST 21650.

Balení se provádí na paletách dle GOST 33757 nebo bez palet pomocí tyčí o výšce nejméně 50 mm s páskováním v podélném a příčném směru drátem o průměru nejméně 2 mm nebo páskou o rozměrech nejméně 0,3 × 20 mm. Konce drátů se upevňují kroucením nejméně o pět otáček a pásky se upevňují do zámku.

8.5 Je povoleno přepravovat listy a pásy v kontejnerech dle GOST 15102, GOST 22225, GOST 20435 a GOST 18477 nebo dle technické dokumentace bez balení v krabicích, papíru, syntetických a netkaných materiálech a bez ochrany dřevěnými deskami. V tomto případě musí být mezi řadami balíků umístěna lepenka.

Při přepravě v kontejnerech musí být plechy a pásy uloženy a zajištěny tak, aby se zabránilo jejich pohybu v kontejneru. Kromě toho musí být chráněny před kontaminací a mechanickým poškozením.

8.6 Na konci každého listu nebo pásu, který není svázán do svazků, musí být umístěn, připevněn nebo nalepen štítek s uvedením:

- ochranná známka nebo název a ochranná známka výrobce;

- název země výroby;

- konvenční označení listů;

- čísla šarží;

- razítko technické kontroly.

* Platí ST SEV 543-77 "Čísla. Pravidla pro zápis a zaokrouhlování".

10

GOST 6235-2020

Při přepravě archů a pásů svázaných do balíků se výše uvedené údaje umístí na štítek připevněný k balíku nebo nalepený na horní pás či horní list balíku.

8.7 Každý nákladový prostor, každá krabice nebo kontejner musí být opatřeny, přiloženy nebo připojeny balicími listy obsahujícími:

- ochranná známka nebo název a ochranná známka výrobce;

- název země výroby;

- konvenční označení listů;

- číslo šarže;

- čistá hmotnost;

- celková hmotnost;

- číslo balírny.

8.8 Přepravní značení - dle GOST 14192 s použitím manipulační značky "Chraňte před vlhkostí".

Při letecké přepravě zboží musí být štítky vyrobeny ze dřeva nebo kovu a připevněny na obou stranách.

8.9 Jako obalové prostředky, materiály a upevňovací prostředky by se měly použít:

- papír dle GOST 8273, GOST 8828;

- vlnitá lepenka dle GOST 7376;

- karton dle GOST 7933;

- syntetické a netkané materiály dle technické dokumentace;

- desky a panely dle technické dokumentace;

- pásky dle GOST 3560;

- drát dle GOST 3282;

- syntetická páska dle technické dokumentace.

Je přípustné používat jiné typy obalových materiálů, které nejsou horší než výše uvedené, jakož i jiné typy a metody balení, které zajišťují zachování kvality výrobku.

8.10 Balení plechů a pásů určených k přepravě do oblastí Dálného severu a ekvivalentních lokalit - v souladu s GOST 15846 pro skupinu "Kovy a kovové výrobky".

8.11 Plechy a pásy se přepravují všemi druhy dopravy v krytých vozidlech v souladu s přepravními pravidly a podmínkami pro nakládku a zajištění nákladu platnými pro daný druh dopravy.

8.12 Plechy a pásy pro námořní přepravu se přepravují v souladu s GOST 26653.

8.13 Plechy a pásy musí být skladovány v uzavřených prostorách, v krabicích nebo na policích, paletách a regálech. Během skladování a přepravy musí být plechy a pásy chráněny před mechanickým poškozením, vlhkostí a aktivními chemikáliemi.

Spotřebitel musí uchovávat archy a pásy v obalu výrobce ve skladu po dobu nejméně dvou dnů, aby se teplota archů a pásů vyrovnala s pokojovou teplotou. Po uplynutí této doby je nutné je vybalit.

Pokud jsou splněny stanovené přepravní a skladovací podmínky, spotřebitelské vlastnosti plechů a pásů se nemění.

11

GOST 6235-2020

Dodatek A

(informativní)

Tloušťka a teoretická hmotnost 1 m² plechů válcovaných za tepla a válcovaných za tepla

a za studena válcované pásy

Tabulka A.1

Tloušťka plechu, pásu, mm	Teoretická hmotnost 1 m², plech, pás, kg	Tloušťka plechu, pásu, mm	Teoretická hmotnost 1 m², plech, pás, kg
1.0 1,2 1,5 1,8 2.0 2,5 3.0 3,5 4.0 4,5 5,0 5,5 6,0 6,5	8,90 10,68 13.35 16.02 17,80 22.25 26,70 31.15 35,60 40,05 44,50 48,95 53,40 57,85	7,0 8,0 9,0 10,0 11,0 12,0 13,0 14,0 15,0 16,0 17,0 18,0 19,0 20,0	62,30 71,20 80,10 89,00 97,90 106,80 115,70 124,60 133,50 142,40 151,30 160,20 169,10 178,00
Poznámka: Při výpočtu teoretické hmotnosti plechů a pásů se hustota niklu bere jako 8,9 g/ cm3 .

MDT 669.3.413;418:2:006.354 ISS 77.150.60

Klíčová slova: niklové plechy a pásy, válcované za studena, válcované za tepla, sortiment, technické požadavky, kontrola, přejímací pravidla
